大型、中型加工品に適合
5面加工可能
特許
台湾 M258824 中国 ZL2004 2 0067865.1
イタリア・アメリカ・日本 3106264
韓国 0366170 ドイツ 20 2004 009 776.1
ECBシリーズ
永久磁石クランピングブロック
永久磁石クランピングブロック ECBシリーズ
Features
特長
ECB-CA（単独型）
ECB-CB（連結型）
「永久磁石クランピングブロック」ECBシリーズの新モデルはすべて新感覚の金属加工品固定器具で、CNC複合工作機械やフライス盤上で素早い加工品の固定が可能です。
加工品の大きさによって「永久磁石クランピングブロック」の位置、数、間隔の設定が自由です。
ECBシリーズには、取替え可能な加工用ブロックを採用することにより、加工用ブロックに直接、切断、掘削、タッピングなどの加工が可能です。
また、加工品の形状に加工するなど自由な加工が出来、且つ正確な保持を実現します。 加工用ブロックの個別販売も行っていますが、お客様ご自身で作成されたものもご使用いただけます。
5面加工ができるため、多軸加工機での加工効率が非常によくなり、加工精度も高まります。
完全防水ですので、湿式加工でも使用可能です。
Purpose
用途
- 1. フライス盤やCNC機械センターでの中型大型サイズの加工に最適です。
- 2. 「加工用ブロック」2つ分以上の大きさの加工品に適しています。
- 3. 「永久磁石クランピングブロック」は小型サイズの加工品の固定には適しておらず、使用するには少なくとも加工用ブロック2つ以上の大きさが必要です。
Standard Accessories
標準アクセサリー
ハンドル
加工用ブロック
突き板
ガイドキー
連結部品
永久磁石クランピングブロック ECBシリーズ
【ハンドル】
永久磁石クランピングブロック ECBシリーズ
【加工用ブロック】
永久磁石クランピングブロック ECBシリーズ

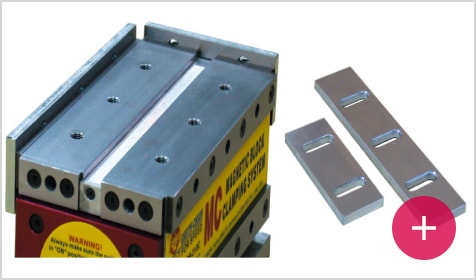

【突き板】
永久磁石クランピングブロック ECBシリーズ
【ガイドキー】
永久磁石クランピングブロック ECBシリーズ
【連結部品】
Note
注意
ON
OFF
- 1. 「スイッチ」は加工前に「ON」の位置にあることを必ず確認してください。
- 2. 「永久磁石クランピングブロック」は真鍮、銅、アルミニウム、ステンレス鋼などの非磁性の材料には適しません。
- 3. 「永久磁石クランピングブロック」の原理はN、S極の磁力ですので、加工品は必ずN、S極をまたいで置いてください。
Processing
加工
5面加工
1面、3面加工
Specification
仕様書
| モデル | 保持力(kgf) | 最低限必要な厚さ(mm) | G | F | 備考 | 自重(kg) |
|---|---|---|---|---|---|---|
| ECB-210CA（単独型） | 2,100 | 20 | 115 | 134 | － | 36 |
| ECB-210CB（連結型） | 2,100 | 連結部品付 | ||||
| ECB-120CA（単独型） | 1,200 | 15 | 94.5 | 108 | － | 18 |
| ECB-120CB（連結型） | 1,200 | 連結部品付 | ||||
| ECB-075CA（単独型） | 750 | 10 | 88 | 78 | － | 9.5 |
| ECB-075CB（連結型） | 750 | 連結部品付 | ||||
| ECB-050CA（単独型） | 500 | 10 | 61 | 78 | － | 7 |
| ECB-050CB（連結型） | 500 | 連結部品付 |
Required minimum and maximum interval
必要な最短、最長間隔
| モデル | 側面間隔(mm) | 正面、背面間隔(mm) | 自重加工に最低限 必要な厚さ(mm) |
|||
|---|---|---|---|---|---|---|
| 最短 | 最長 | 最短 | 最長（標準連結部品） | 最長（特製連結部品） | ||
| ECB-210 | 100 | 1,000 | 70 | 180 | 500 | 20 |
| ECB-120 | 60 | 140 | 40 | 600 | 300 | 15 |
| ECB-075 | 25 | 140 | 40 | 400 | 200 | 10 |
| ECB-050 | 25 | 140 | 40 | 400 | 200 | 10 |
Detail View
詳細図
ECB-210
ECB-120
ECB-075
ECB-050
